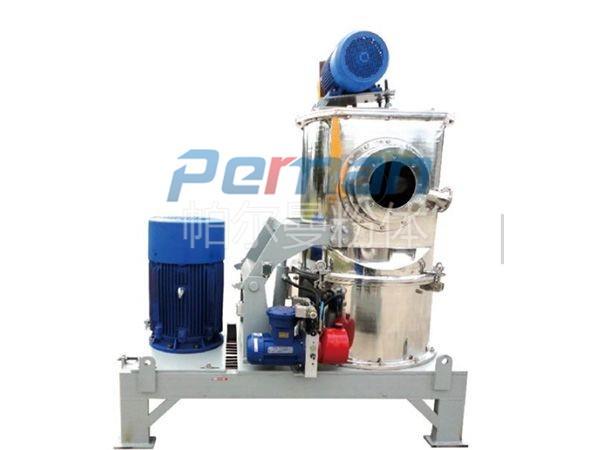

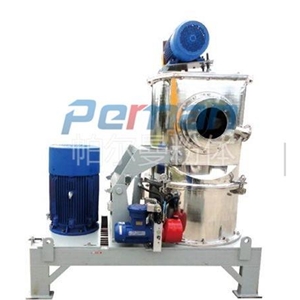

CAM-H 超微粉碎機
產品介紹
CAM-H系列內分級式磨粉機（臥式分級）是一種具有超細分級功能的微粉生產設備，跟德國ZPS、國內CWJ微粉機屬于同一類機型。該機主要適用于粉碎莫氏3.5級硬度以下物料的粉碎，能獲得5~150um的超細粉體，大流量的冷卻氣體能用于熱敏性物料的粉碎。
性能特點
※ 集機械沖擊式超微粉碎機與渦輪超微分級機與一體，粉碎后的物料受氣流作用，在機內經渦輪分級機強制分級，分級裝置取代通常粉碎機的篩網，能同時完成微粉碎和微粉分選的兩道工序，粉碎效率高。
※通過調整分級葉輪的轉速，不用停機即可調節產品的粒度。
※ 系統粉碎時強大的粉碎氣流產生較強的冷卻功能，粉碎時溫升低，特別適用于加工熱敏性和纖維性物料，產品粒度均勻。

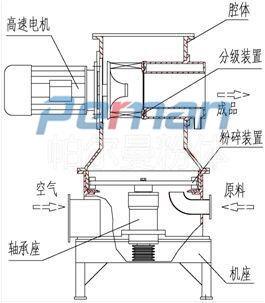

部件構成:
※ 該機主要由腔體、機座、分級裝置、粉碎裝置、高速電機、軸承座等部分組成。
※ 粉碎轉子件是主要部件，包括粉碎主軸、軸承單元、軸承座、軸承蓋、粉碎盤、粉碎錘塊等部件。 分級部分主要包括分級主軸、軸承單元、軸承座、軸承蓋、分級葉輪等部件。
※ 加料單位主要由減速電機、螺旋軸、加料斗等部件組成，加料量的大小主要通過調節減速電機的轉速來實現。
工作原理:
※ 機體內腔為園筒形，上部份為超微分級機，下部分為超微粉碎機。粉碎室由粉碎盤和磨塊組成，用來將物料擊碎成細粉，分級室由分級葉輪組成，能把細粉分成粒度達標品和未達標品兩種規格，達標品經出料管排出，由旋風集料器收集。未達標品沿腔體內壁回落到粉碎室，繼續粉碎直到達標為止。
※ 粉碎盤和分級葉輪分別由各自的驅動裝置驅動，分級葉輪的轉速可調，用以調節產品粒度。螺旋喂料裝置在機體內側壁，用來把物料均勻的送入粉碎室，加料量可以通過調整轉速來實現。
成套流程示意圖：
1.1 入料斗
1.2 喂料攪攏
2.CAM-H 粉碎機
3.袋式除塵器
4.高壓離心風機
5.電器控制柜

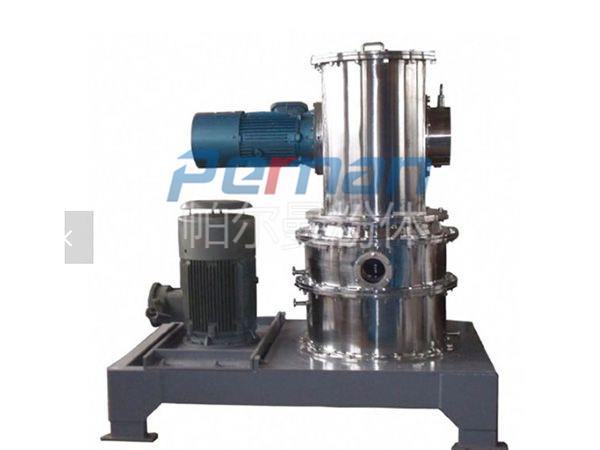

相關產品
